AHM-120HEDSAA

Hisense Wärmepumpe Inneneinheit

  • Heizleistung 12,0 kW
  • Energieeffizienzklasse A+++
  • Direkter Anschluss an bauseitiges Wassergeführtes Heizsystem oder Wasserspeicher
  • 2 separate Temperaturkreisläufe für Heizkörper und Fußbodenheizung
  • effizienter Betrieb bei niedrigen Außentemperaturen bis -25°C
  • Intelligente APP-Steuerung

Versandkostenfrei

Sofort bestellbar, Lieferzeit 1-3 Tage

Produktbeschreibung

Informationen

Die Keymark zertifizierte Hisense Split Wärmepumpe AHM-120HEDSAA mit einer nominalen Heizleistung von 12,0 kW besticht durch ihr kompaktes Gehäuse aus pulverbeschichtetem Stahlblech und einer Kunststoff-Frontabdeckung. Mit einem cleveren Design ermöglicht die Split-Inneneinheit, auch Hydromodul genannt, den einfachen Zugang für Instandhaltungsarbeiten von der Vorderseite aus. An der abnehmbaren Frontblende verbirgt sich die Microprozessorsteuerung mit einem mehrfarbigen Display und einem Zentralcontroller. Das dahinter liegende Schaltschrankmodul bietet alle Anschlussklemmleisten für die Spannungsversorgung, Sensoren sowie Ein- und Ausgangsverdrahtungen. Dieses Modul kann bequem zur Seite geschwenkt werden, um Zugang zu allen wasserführenden Komponenten und dem elektrischen Zusatzheizstab zu gewähren.

Die wasser- und kältemittelführenden Rohranschlüsse sind nach unten gerichtet, was eine unkomplizierte und platzsparende Installation ermöglicht. Das Anschlussset enthält die notwendigen Absperrungen für den Wasserkreislauf sowie die Aufhängung für das Gerät.

In Bezug auf den Wasserkreislauf integriert diese Einheit eine elektronische und drehzahlgeregelte Hocheffizienzpumpe, ein 8-Liter-Ausdehnungsgefäß, einen isolierten Plattenwärmetauscher aus Edelstahl und einen Zusatzheizstab mit 6 kW Leistung. Zusätzlich sind ein Sicherheitsventil (3 bar) und ein Schnellentlüfter vorhanden.

Der Kältekreislauf ist bereits evakuiert und mit Schutzgas gefüllt. In der Außeneinheit befinden sich ein integriertes elektronisches Regelventil und ein 4-Wege-Umschaltventil, was optional auch die Kühlung ermöglicht.

Diese vielseitige Einheit eignet sich für Fußbodenheizungen und Radiatoren und verfügt über eine optionale Poolheizfunktion. Die Warmwassererwärmung erfolgt priorisiert, und für den Anschluss an das bauseitige Heizsystem wird ein Pufferspeicher empfohlen.

Die Regelung und Steuerung erfolgen über einen integrierten Regler mit deutscher Volltextanzeige, mehrsprachiger Unterstützung und einer intuitiven Bedienung. Dieser Regler kann bis zu 2 Heizkreise regeln und verfügt über Signaleingänge für Solarthermie, zusätzliche Heizquellen und externe Ansteuerungsmöglichkeiten. Ein mehrfarbiges Bediendisplay mit intelligentem Dreh-Drückschalter und frei programmierbarer Favoritentaste macht die Bedienung benutzerfreundlich. Es zeigt den Anlagenbetriebszustand über ein umlaufendes Lichtband sowie Temperaturen, Datum, Uhrzeit und mehr.

Zusätzlich sind erweiterbare und optionale Funktionen verfügbar, darunter zusätzliche Temperatursensoren, Raumthermostate und optional ein "Gesamt Touch Controller" zur einfachen Steuerung im Wohnbereich.

Das Hisense Split Hydromodul erfüllt die Schallwerte gemäß EN 12102-1 und die Leistungsangaben gemäß EN 14825.

Technische Daten Hisense Wärmepumpe Inneneinheit
Typ
AHM-120HEDSAA
Heizleistung (kW) 12,0
SEER W7: 5,23 / W18: 7,10
SCOP W35: 4,76 / W55: 3,46
Energieeffizienzklasse Kühlen/Heizen W35: -/A+++ W55: -/A++
Spannungsversorgung (V/Ph/Hz) 230/50/1 (400/50/3 mit Heizstab)
Betriebsbereich Kühlen (°C) +5/ +46
Betriebsbereich Heizen (°C) -25/ +35 (BW +43)
Schalldruckpegel (dB(A)) 29
Schallleistungspegel (dB(A)) 44
Abmessungen HxBxT (mm) 890 x 520 x 320
Gewicht (Kg) 47
Steuerleitung NYM (mm²) 2x0,75
Kältemittelleitung Flüssigkeit (mm) 9,53
Kältemittelleitung Saug (mm) 15,88
Baureihe AHM
Bauform Wärmepumpe
Kältemittel R32
Zugehörige Außeneinheit AHW-120HEDS1
Zugehörige Artikel

Zugehörige Artikel

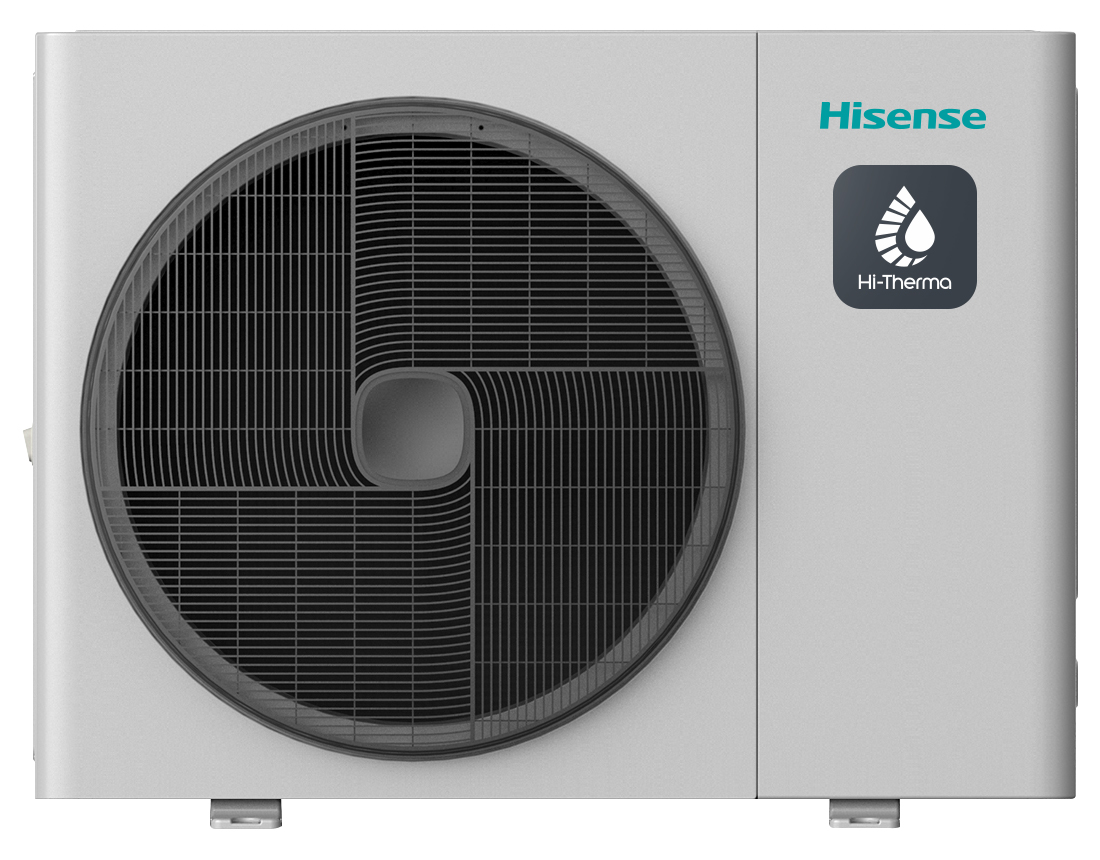

AHW-120HEDS1
  • Heizleistung 12,0 kW
  • Energieeffizienzklasse A+++
  • Direkter Anschluss an bauseitiges Wassergeführtes Heizsystem oder Wasserspeicher
  • 2 separate Temperaturkreisläufe für Heizkörper und Fußbodenheizung
  • effizienter Betrieb bei niedrigen Außentemperaturen bis -25°C
Zubehör (Optional)

Zubehör (Optional)

HSXE-VC04
  • Raumtemperaturregelung für die Kommunikation mit dem Wärmepumpensystem
HCT-S01E
  • Kabelgebundener Raumtemperaturfühler inkl. Befestigung für die Kommunikation mit dem Wärmepumpensystem
HESE-3W25A
  • 3-Wege-Umschaltventil zum Verteilen der Volumenströme

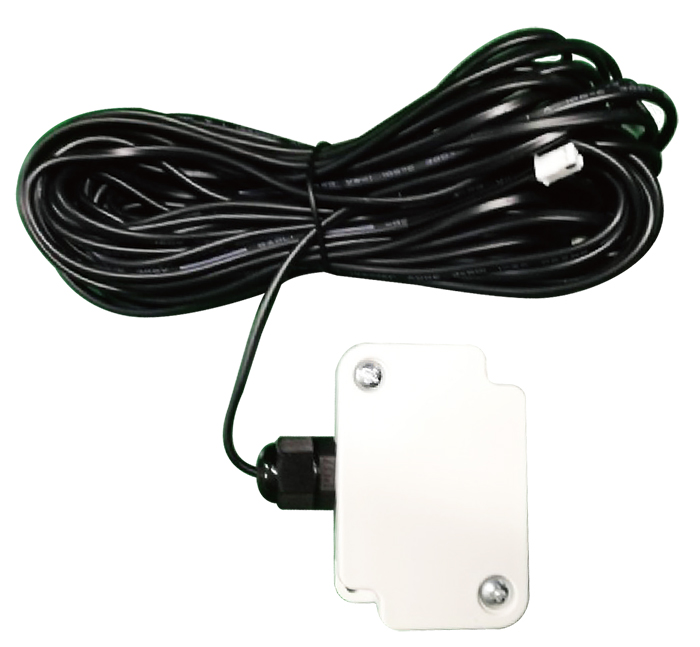

HC-T-01M
