Hisense Deep Cool Mode

PAC+ Systeme für Räume mit Solltemperaturen bis 10°C

Deep Cool Mode

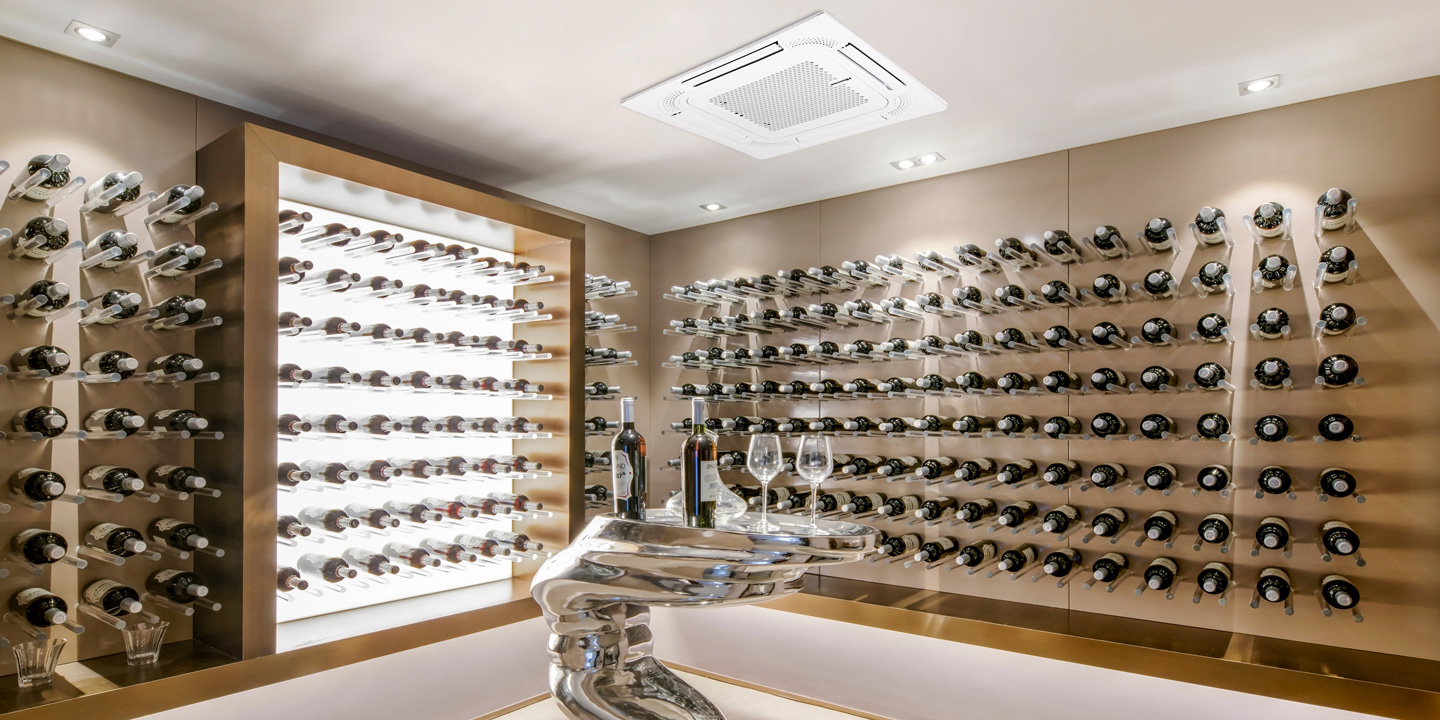

Hisense PAC+ Systeme können auch in anspruchsvollen Umgebungen mit niedrigen Temperaturen und geringer Luftfeuchtigkeit optimale Leistung und Zuverlässigkeit bieten. Sie sind einsetzbar für Weinkeller, Blumenläden, Supermärkte, Lebensmittellagerung, Lebensmittelverarbeitung und andere Bereiche, die konstante Temperaturen bis zu 10°C erfordern.

Durch die abgestimmte Anlagenkombination einer PAC+ Außeneinheit mit einer leistungsstärkeren Inneneinheit kann eine effiziente Wärmeübertragung aufrecht erhalten werden, besonders in Räumen und Umgebungen mit niedrigen Temperaturen wo die Wärmeübertragungskapazität der trockenen Luft geringer ist. Durch den Einsatz des größeren Wärmetauschers im Innengerät wird ein Effizienzverlust durch das „Trockenlaufen“ kompensiert und sichergestellt, dass der Wärmetransport über das Kältemittel aufrechterhalten bleibt und die Wärmeenergie kontinuierlich aus dem Raum ausgetragen wird.

Nennleistungsangaben und Einsatzgrenzen im Überblick

Die angegebenen Leistungsdaten basieren auf definierten Normbedingungen, die eine verlässliche Vergleichbarkeit und Bewertung der Systeme ermöglichen. Zur anschaulichen Darstellung der zugrunde liegenden Luftzustände und deren Veränderung wird auf dieser Seite ergänzend ein h,x-Diagramm verwendet, in dem die relevanten Zustandspunkte grafisch eingezeichnet sind. Anhand dieser Darstellung wird deutlich, unter welchen raum- und außenseitigen Bedingungen die Nennkälteleistung erreicht wird und wie sich Abweichungen – insbesondere bei der Feuchtkugeltemperatur – auf die tatsächliche Leistungsabgabe auswirken. So lässt sich nachvollziehen, warum die volle Nennleistung nur unter definierten Referenzbedingungen erzielt wird und in welchem Maße sich die Leistung bei veränderten Einsatzbedingungen reduziert. Das Zusammenspiel aus normierten Leistungsangaben und der Darstellung im h,x-Diagramm schafft eine transparente Grundlage für Planung, Auslegung und Bewertung der Anlagen im praktischen Betrieb.

Technische Einsatzgrenzen

Untere Einsatzgrenze:

14 °C Feuchtkugeltemperatur

Sinkt die Feuchtkugeltemperatur unter 19 °C, reduziert sich die effektive Kälteleistung der Inneneinheit.

Effektive Kälteleistung bei Feuchtkugeltemperatur:

19 °C = 100 %
16 °C = ca. 90 %
14 °C = ca. 80 %

Nur bei 19 °C Feuchtkugeltemperatur wird 100 % Nennkälteleistung erreicht.

Nennleistungsangaben

Die Kälteleistungen (kW) der Geräte beziehen sich auf folgende Normbedingungen:

Raumbedingungen:

27 °C Trockenkugeltemperatur bei ca. 45 % relativer Luftfeuchtigkeit
19 °C Feuchtkugeltemperatur

Außenbedingung:

35 °C Trockenkugeltemperatur

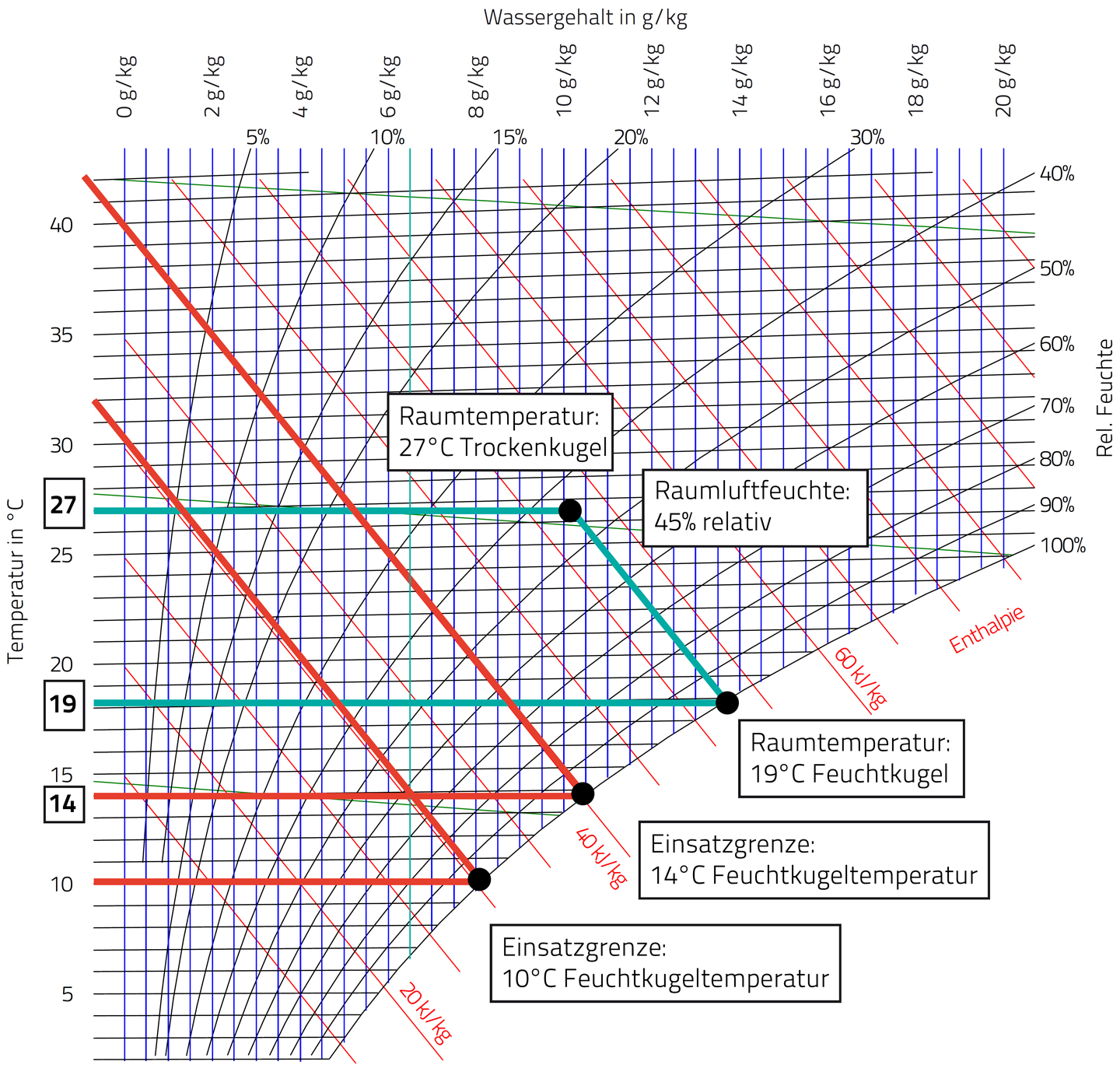

Darstellung im h,x Diagramm

Erläuterung zum Anlagenbetrieb in Technikräumen

Je trockener die Luft, desto niedriger ist die Feuchtkugeltemperatur. Sinkt die Feuchtkugeltemperatur, enthält die Luft weniger übertragbare Wärme aufgrund des geringeren Feuchteinhalts – die Inneneinheit kann physikalisch nicht mehr die volle Leistung aufnehmen. Dadurch fordert sie weniger Leistung an, der Inverter-Verdichter regelt herunter und die reale Kühlleistung der Außeneinheit sinkt automatisch.

Auswirkung auf den Anlagenbetrieb

Reduziert die Inneneinheit ihre effektive Leistungsanforderung
Regelt der Inverter-Verdichter automatisch die Drehzahl herunter
Sinkt die reale Kühlleistung der Außeneinheit

Mögliche Folgen

Raumkühllast wird nicht vollständig abgedeckt
Temperaturanstieg im Technikraum
Erhöhte Temperaturschwankungen
Dauerbetrieb mit reduzierter Leistungsreserve

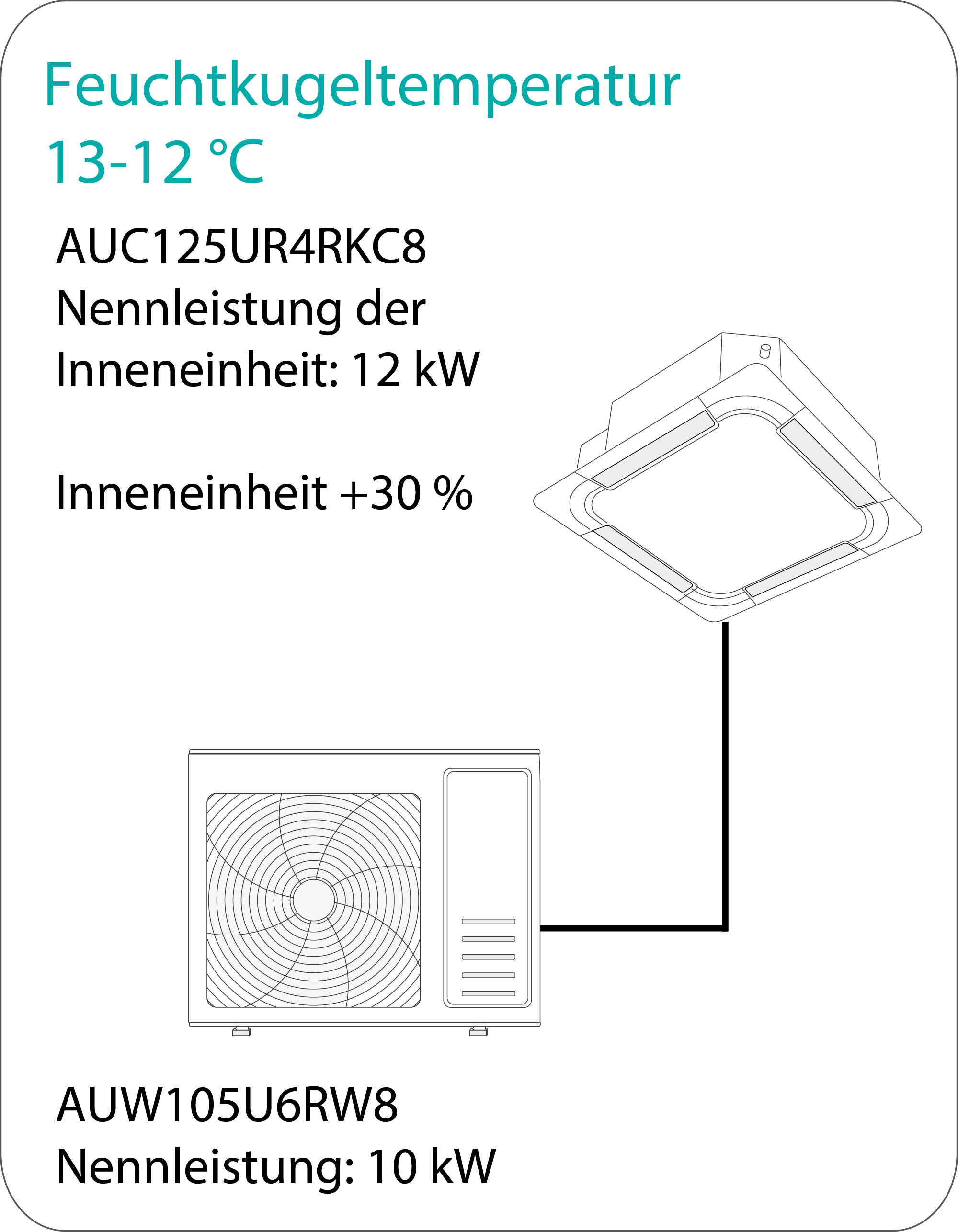

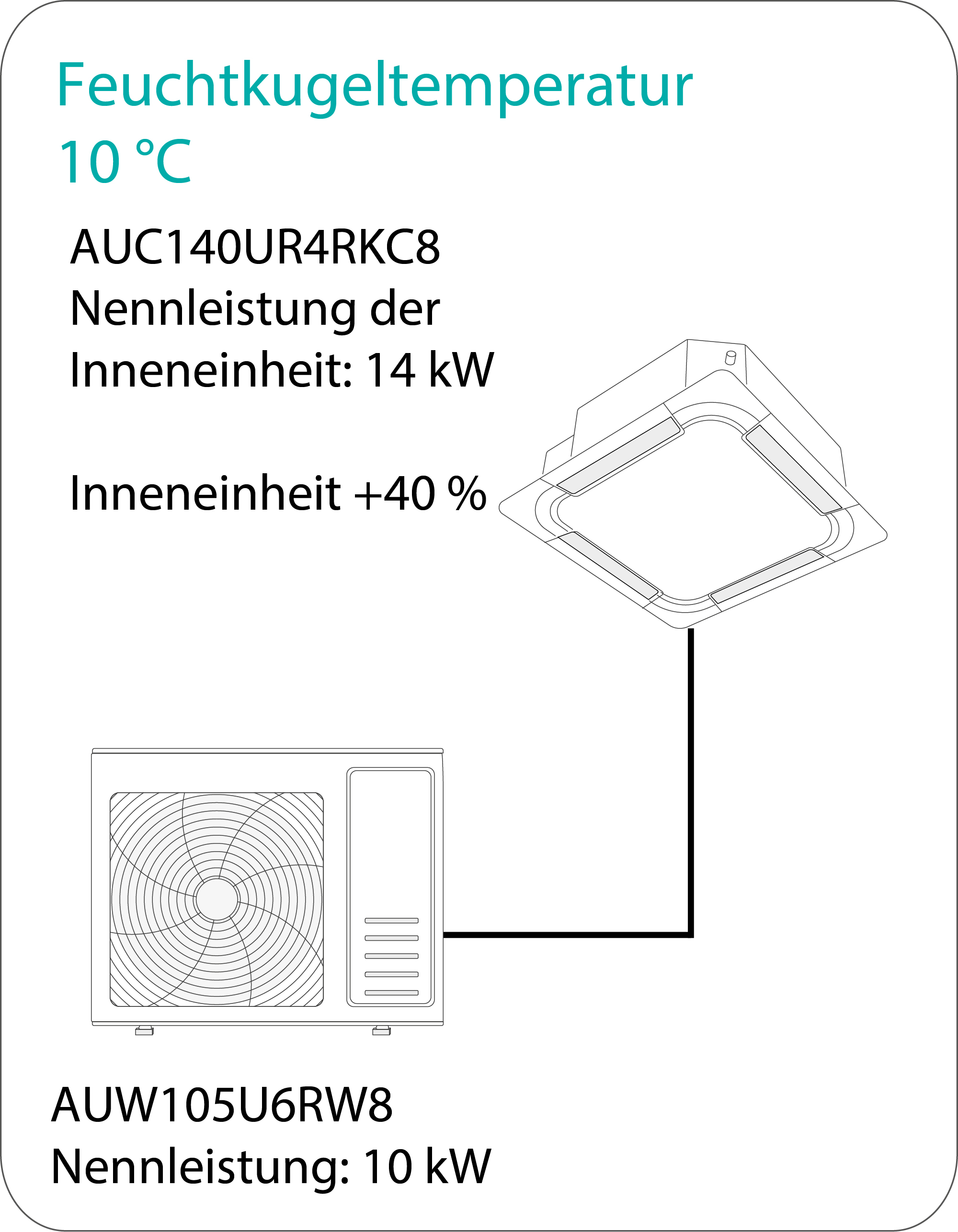

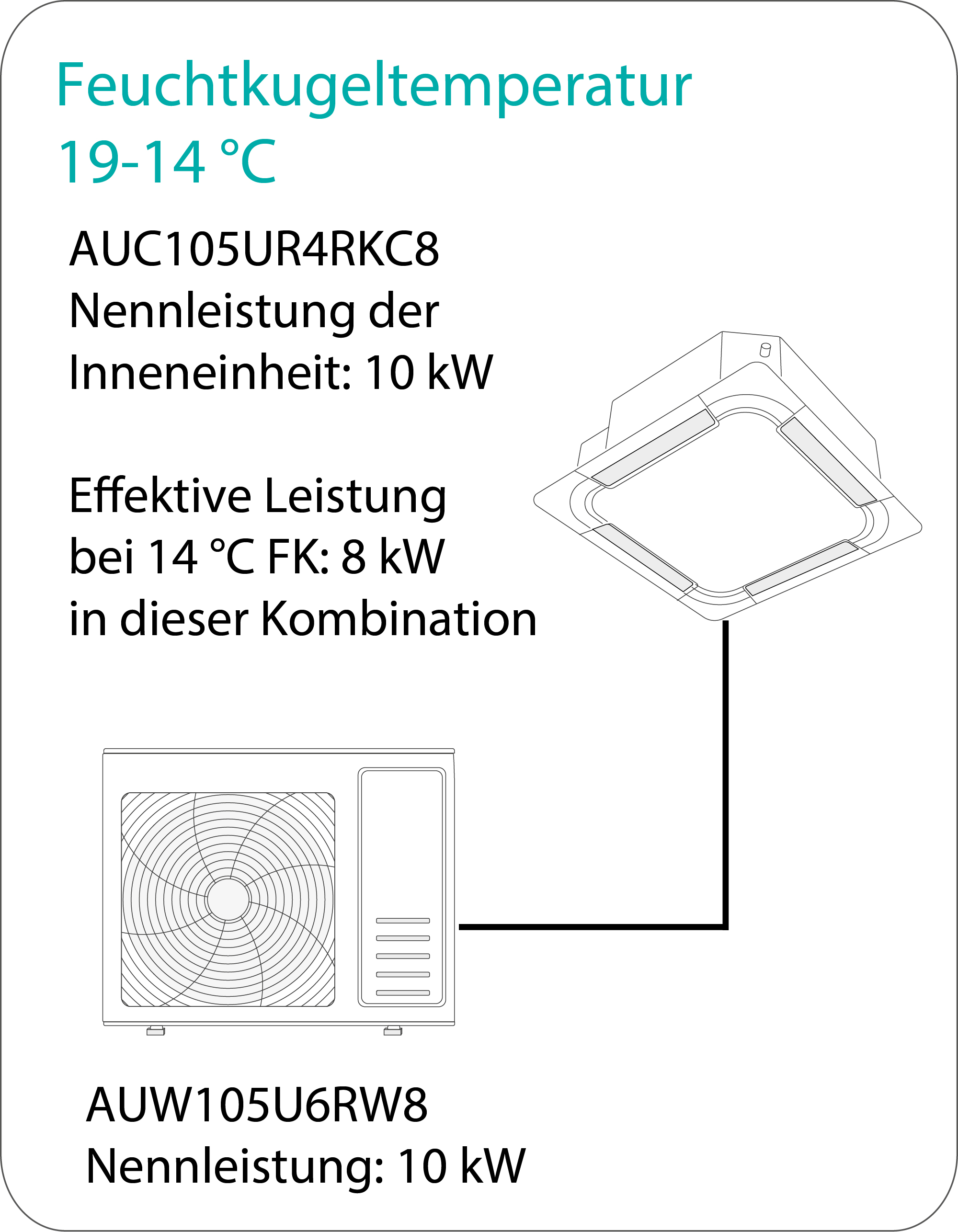

Auslegungsbeispiel für niedrige Raumtemperaturen

Planungsempfehlung für sicheren 24/7-Betrieb für den Einsatz in Technikräumen

Inneneinheit min. +30 % größer dimensionieren
Außeneinheit nach realer Raumkühllast auslegen
Feuchtkugeltemperatur zwingend in die Planung einbeziehen

Durch die Auswahl der größeren Inneneinheit ist gewährleistet, dass auch bei geringerer effektiver Kälteleistung immer 100 % der Nennkälteleistung der Außeneinheit angefordert wird!

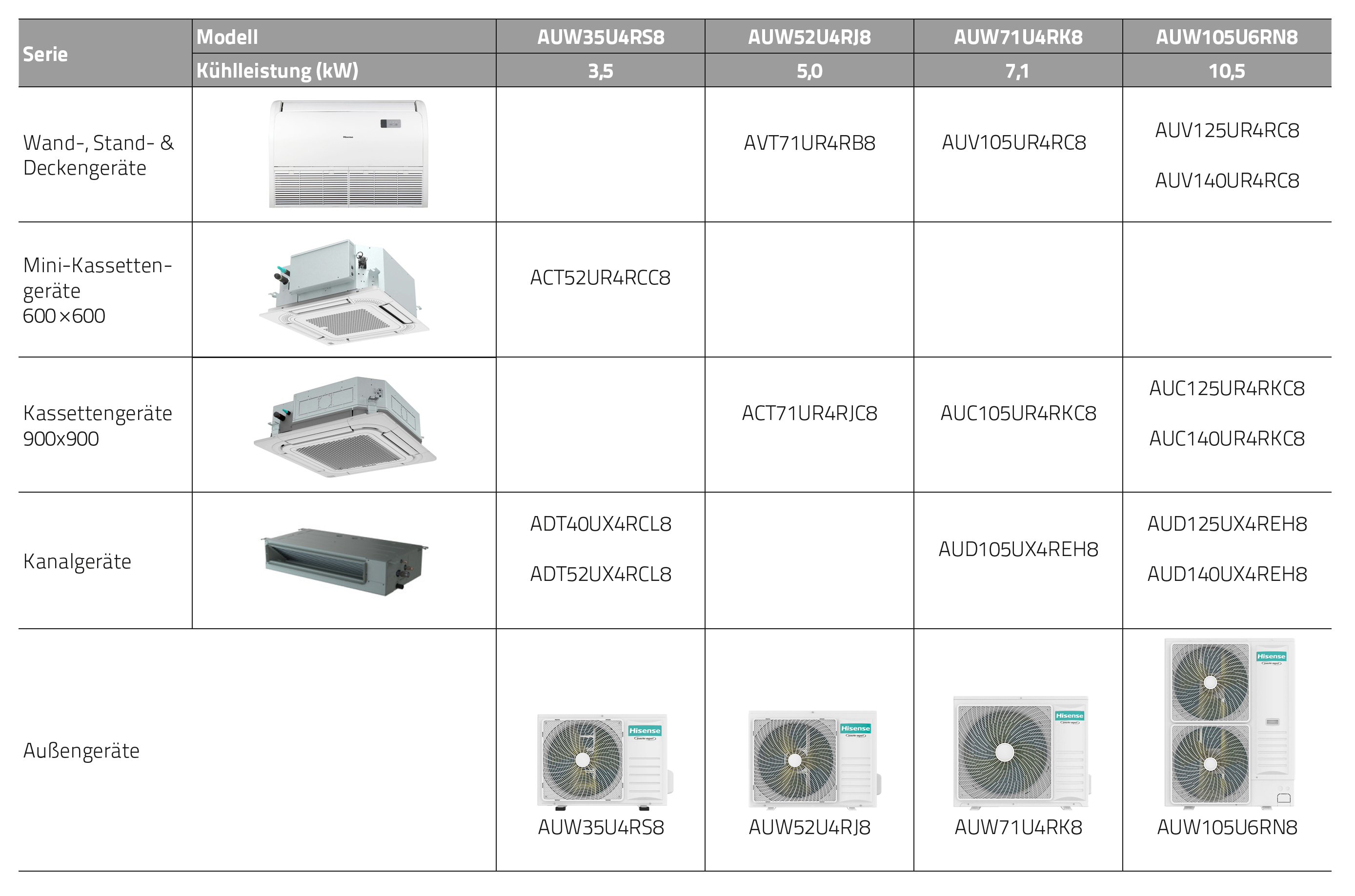

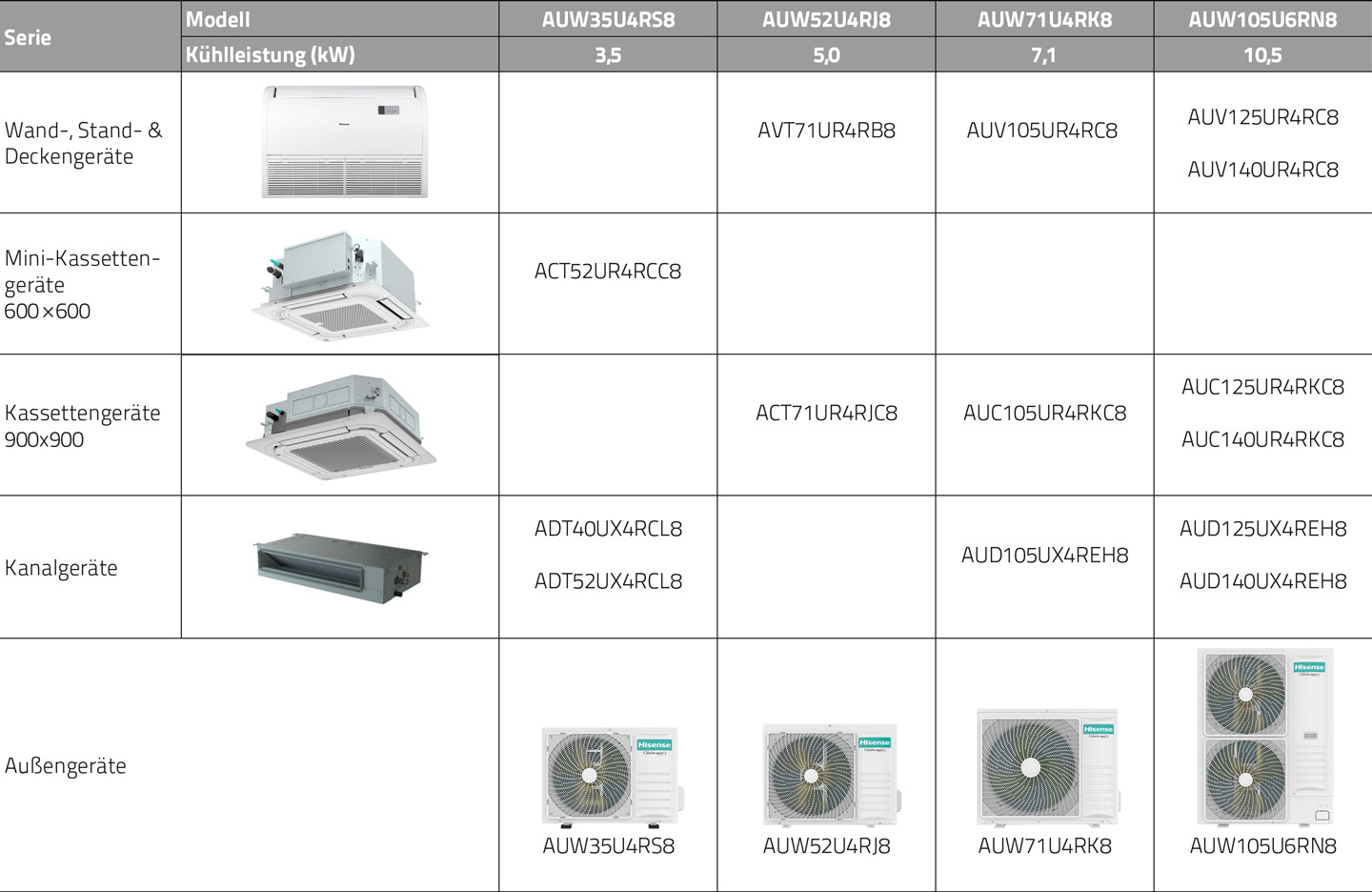

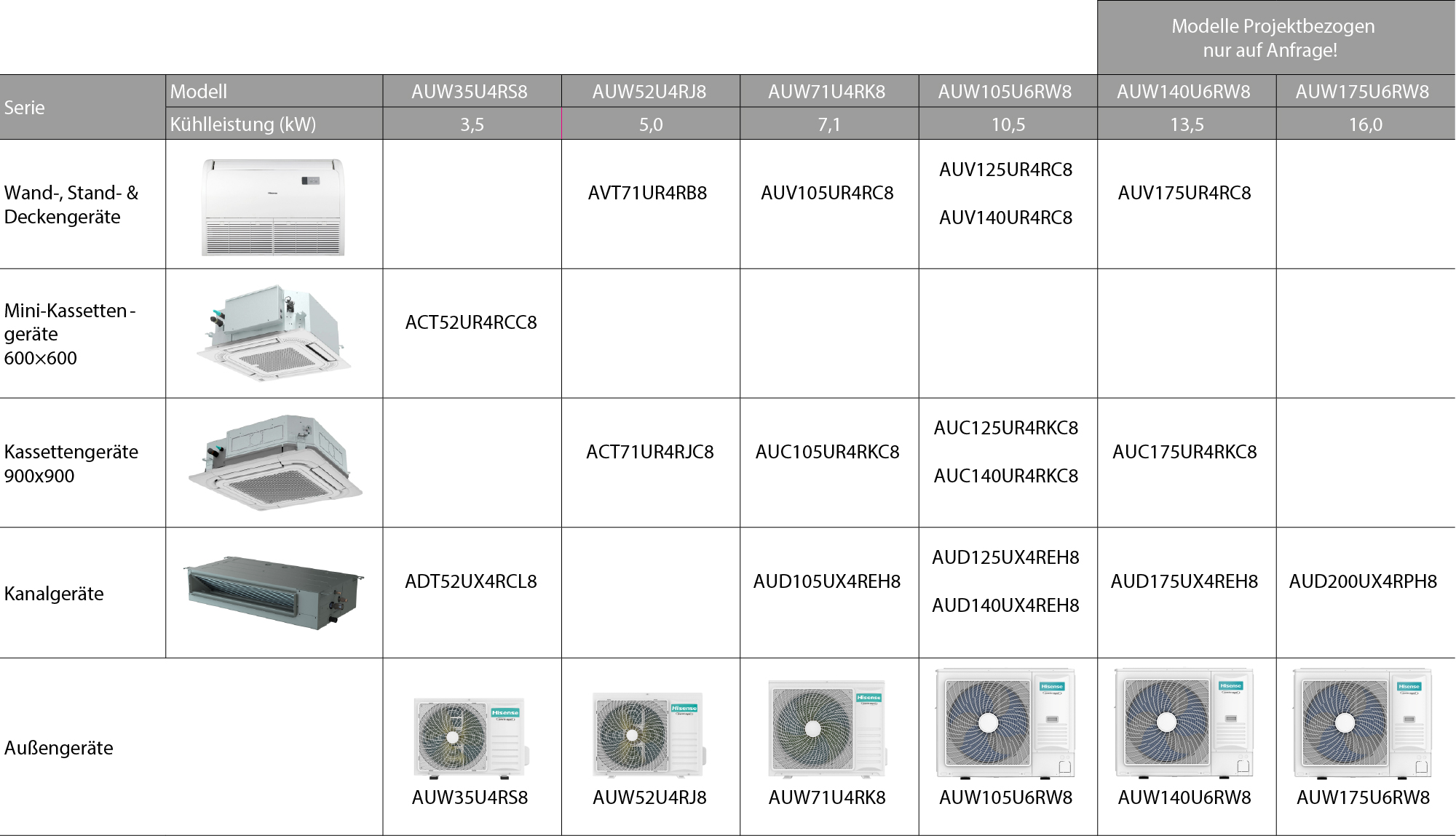

Die für die Auslegung von Innen- und Außeneinheiten relevanten Daten finden Sie auf unserer Homepage im Downloadbereich der jeweiligen Außeneinheit in übersichtlicher Tabellenform. Dort sind die möglichen Kombinationen aus Innen- und Außeneinheiten detailliert aufgeführt. Anhand dieser Tabellen können Sie die tatsächlich verfügbare Kälteleistung der jeweiligen Systemkonfiguration ablesen und gezielt für Ihre Planung berücksichtigen.
