KGZ-SQ6

Sequenzerbox für bis zu 6 Systeme

Sequenzer Box für HZX und HLZX Steuereinheiten
Kaskadenschaltung für 2 - 6 Systeme
Regelung über Temperatursollwert oder Leistungsanforderung (0-10 V)
Automatisches Umschalten zwischen Kühl- und Heizbetrieb
Gleichmäßige Betriebslaufzeit der Systeme

Um bestellen zu können, registrieren oder loggen Sie sich bitte hier als zertifizierter Fachbetrieb ein!

Versandkostenfrei

Sofort bestellbar, Lieferzeit 1-3 Tage

Produktbeschreibung

Informationen

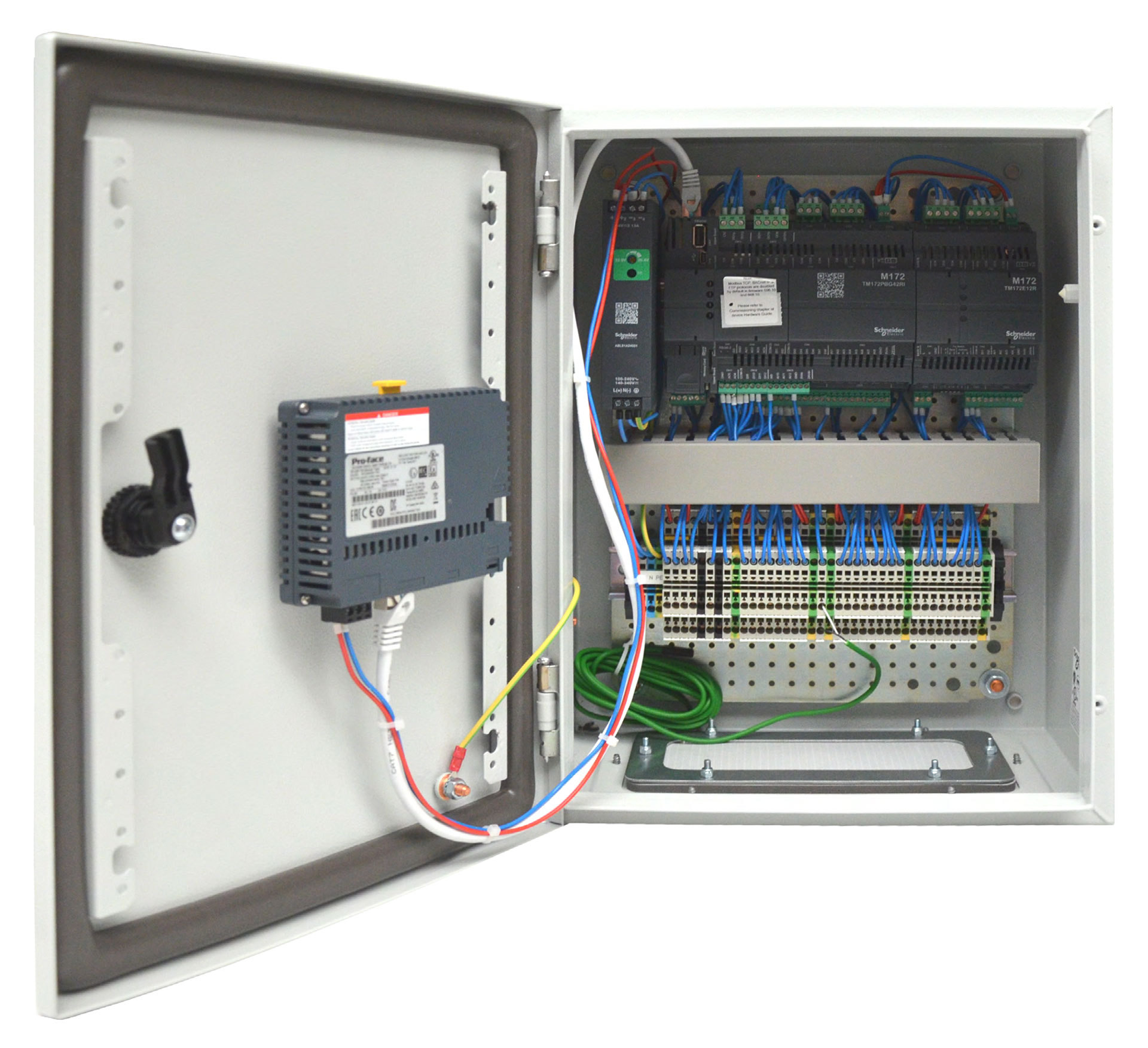

Die Sequenzerbox KGZ-SQ6 wird in einem Stahlkompaktgehäuse mit eingesetztem Touch Screen geliefert und bietet die Möglichkeit, bis zu sechs PAC+ oder VRF-Systeme parallel zu schalten und in einer Kaskade bedarfsgerecht zu betreiben. Dadurch sind Kaskaden mit bis zu 150 kW Gesamtleistung im PAC+ Bereich und 480 kW Gesamtleistung im VRF-Bereich möglich.

Regelung mittels Sollwertvorgabe oder Leistungsanforderung

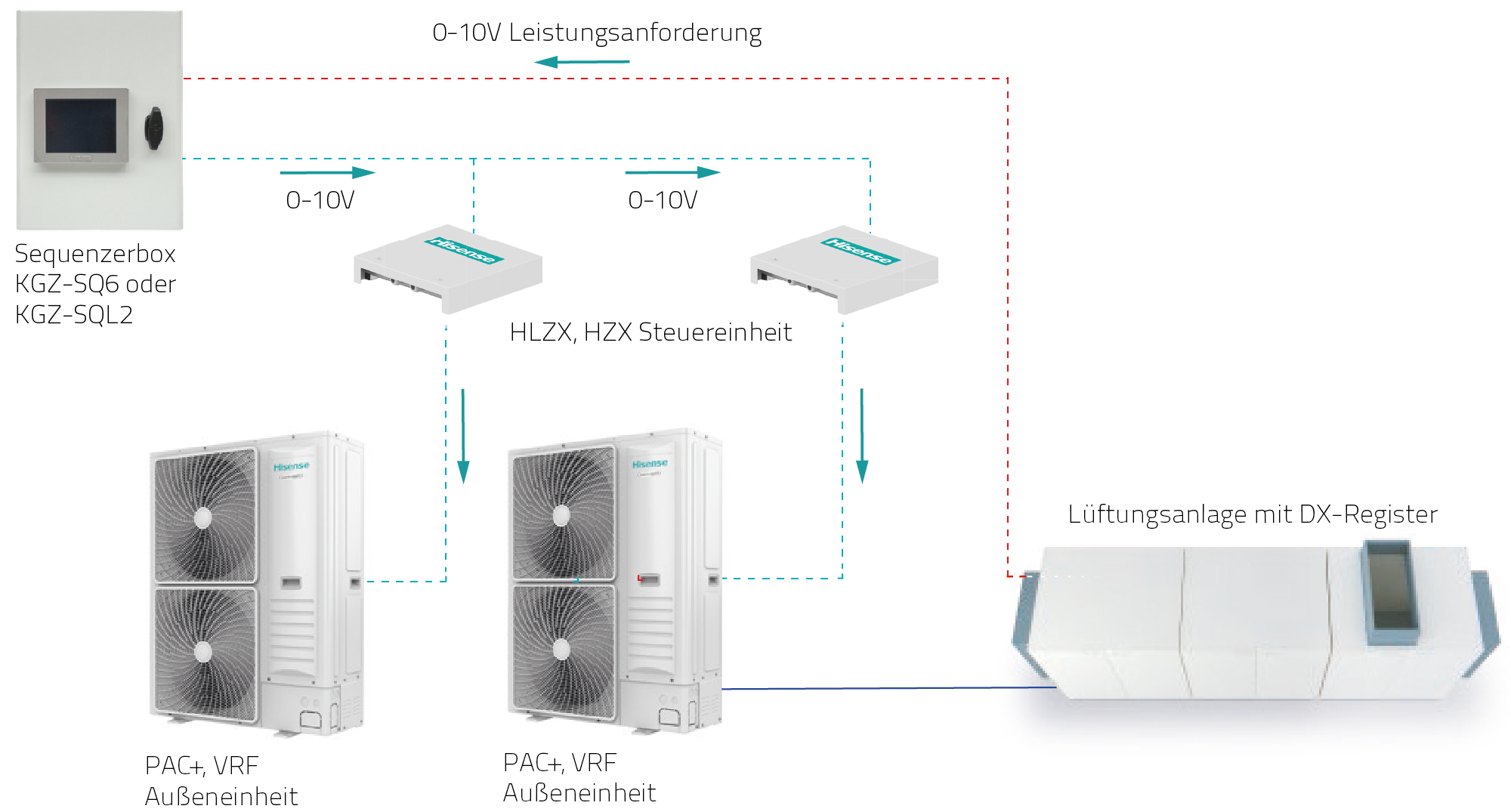

Die Sequenzerboxen werden an Hisense PAC+ oder VRF-Systeme mithilfe der HLZX oder HZX-Steuereinheiten über das 0-10 V Regelsignal angeschlossen und ermöglichen die Regelung sowohl mittels Sollwertvorgabe als auch mittels Leistungsanforderung.

Im ersten Fall erfolgt die Temperatursollwertvorgabe für die Sequenzerbox von extern über ein 0-10 V-Signal. Der angeschlossene Fühler misst dabei die tatsächliche Temperatur und übergibt den Wert an die Box, die in Abhängigkeit von der Differenz zwischen Ist- und Solltemperatur sowie der Zeit zum Erreichen des Sollwertes die Anlagen regelt. Ebenfalls wird automatisch zwischen Kühl- und Heizbetrieb umgeschaltet. Um ein Taktverhalten zu vermeiden, ist eine einstellbare Hysterese vorhanden.

Alternativ ist eine Leistungsanforderung einstellbar, die ebenfalls auf einem 0-10 V-Signal basiert und in Abhängigkeit von der anliegenden Spannung einzelne Systeme regelt. Die Moduswahl wird in diesem Fall von extern vorgegeben.

Wirtschaftlich und sicher

In beiden Regelungsarten ist die Auswahl des ein- oder auszuschaltenden Systems von der Betriebslaufzeit abhängig, wodurch eine gleichmäßige Laufzeit der einzelnen Anlagen gewährleistet wird. Alternativ kann auch eine starre Reihenfolge der ein- und auszuschaltenden Kreise vorgegeben werden. Zusätzlich wird die Betriebssicherheit durch Redundanz mehrerer Anlagen in einem System erhöht.

Merkmale

Innovative Technologien

Die Sequenzerbox ermöglicht die gemeinsame Steuerung von zwei bzw. bis zu sechs HLZX oder HZX Steuereinheiten. Diese Konfiguration bietet die Möglichkeit, mehrere Verdampfungsregister innerhalb einer Lüftungsanlage nahtlos zu steuern und zu synchronisieren. Dies ist besonders nützlich in Anwendungen, in denen eine feine Kontrolle über die Klimatisierung oder Luftqualität erforderlich ist.

Zugehörige Artikel

HLZX-01A

Kühlleistung nom. 2,5 bis 23,0 kW
Heizleistung nom. 3,0 bis 25,0 kW
Anbindung an bauseitige DX-Wärmeübertrager
Regelsignal 0-10 V
Raumtemperatursteuerung
Betriebs- und Störmeldungen
GLT-Anbindung mit Modbus Schnittstelle B544(E)

Details

HZX-2.0AEC1

Kühlleistung 4,0 - 5,6 kW
Heizleistung 4,5 - 7,0 kW
Anbindung an bauseitige DX-Wärmeübertrager
0-10 V Regelsignal
Temperaturregelung
Alternativ Leistungsregelung/ -begrenzung

Details

HZX-4.0AEC1

Kühlleistung 7,1 - 11,2 kW
Heizleistung 8,0 - 12,5 kW
Anbindung an bauseitige DX-Wärmeübertrager
0-10 V Regelsignal
Temperaturregelung
Alternativ Leistungsregelung/ -begrenzung

Details

HZX-6.0AEC1

Kühlleistung 11,2 - 16,0 kW
Heizleistung 12,5 - 18,0 kW
Anbindung an bauseitige DX-Wärmeübertrager
0-10 V Regelsignal
Temperaturregelung
Alternativ Leistungsregelung/ -begrenzung

Details

HZX-10.0AEC1

Kühlleistung 16,0 - 28,0 kW
Heizleistung 17,9 - 31,5 kW
Anbindung an bauseitige DX-Wärmeübertrager
0-10 V Regelsignal
Temperaturregelung
Alternativ Leistungsregelung/ -begrenzung

Details

HZX-20BEJ

Kühlleistung 28,0 - 56,0 kW
Heizleistung 31,5 - 63,0 kW
Anbindung an bauseitige DX-Wärmeübertrager
0-10 V Regelsignal
Temperaturregelung
Alternativ Leistungsregelung/ -begrenzung

Details

HZX-30BEJ

Kühlleistung 56,0 - 85,0 kW
Heizleistung 63,0 - 95,0 kW
Anbindung an bauseitige DX-Wärmeübertrager
0-10 V Regelsignal
Temperaturregelung
Alternativ Leistungsregelung/ -begrenzung

Details

NEU

HZX-2BEJD

Kühlleistung 4,0 - 5,6 kW
Heizleistung 4,5 - 7,0 kW
R32 und R410A fähig
Anbindung an bauseitige DX-Wärmeübertrager
0-10 V Regelsignal
Temperaturregelung
Alternativ Leistungsregelung/ -begrenzung

Details

NEU

HZX-4BEJD

Kühlleistung 7,1 - 11,2 kW
Heizleistung 8,0 - 12,5 kW
R32 und R410A fähig
Anbindung an bauseitige DX-Wärmeübertrager
0-10 V Regelsignal
Temperaturregelung
Alternativ Leistungsregelung/ -begrenzung

Details

NEU

HZX-6BEJD

Kühlleistung 11,2 - 16,0 kW
Heizleistung 12,5 - 18,0 kW
R32 und R410A fähig
Anbindung an bauseitige DX-Wärmeübertrager
0-10 V Regelsignal
Temperaturregelung
Alternativ Leistungsregelung/ -begrenzung

Details

NEU

HZX-10BEJD

Kühlleistung 16,0 - 28,0 kW
Heizleistung 17,9 - 31,5 kW
R32 und R410A fähig
Anbindung an bauseitige DX-Wärmeübertrager
0-10 V Regelsignal
Temperaturregelung
Alternativ Leistungsregelung/ -begrenzung

Details

NEU

HZX-20BEJD

Kühlleistung 28,0 - 56,0 kW
Heizleistung 31,5 - 63,0 kW
R32 und R410A fähig
Anbindung an bauseitige DX-Wärmeübertrager
0-10 V Regelsignal
Temperaturregelung
Alternativ Leistungsregelung/ -begrenzung

Details

NEU

HZX-30BEJD

Kühlleistung 56,0 - 85,0 kW
Heizleistung 63,0 - 95,0 kW
R32 und R410A fähig
Anbindung an bauseitige DX-Wärmeübertrager
0-10 V Regelsignal
Temperaturregelung
Alternativ Leistungsregelung/ -begrenzung

Details

Zubehör (Optional)

NEU

KGZ-SQL2

Sequenzer Box für HZX und HLZX Steuereinheiten
Kaskadenschaltung für 2 Systeme
Regelung über Leistungsanforderung (0-10 V)
Gleichmäßige Betriebslaufzeit der Systeme

Details
